Na jednom z obloukových modulů chci ztvárnit propustek pod tratí. Sice v reálu jich je na "mé" 271 poskrovnu, ale taky tam ve svažitém terénu dochází k vytváření přirozených vodotečí nad železničním náspem, což je zajisté nežádoucí a řešitelné právě pomocí propustků.
Za vzor jsem si zvolil "moderní" betonový propustek s rourou o světlosti 600mm.

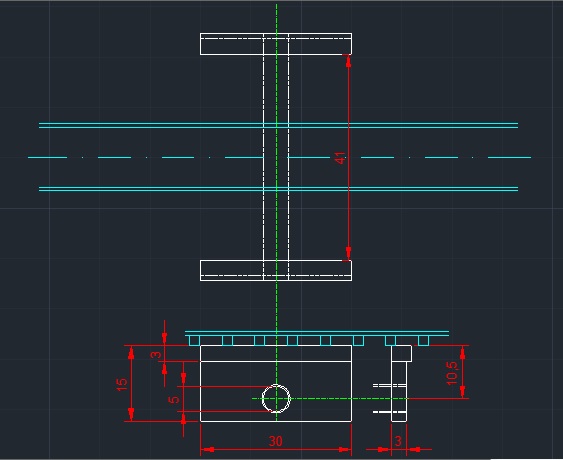

Rozměry jsem odměřil dílem v terénu, dílem v leteckých mapách a použil jsem i fotografie jiných kolegů. Propustky tohoto typu jsou relativně malé a často neudržované, polozasypané anebo zarostlé, takže mají v reálu různé (viditelné) rozměry. Také na nich zřídkakdy najdeme zábradlí. Jednoduchý kótovaný náčrtek proto berte s rezervou, nejedná se o zmenšeninu žádné normálie.
